火花間隙使用

　　- 管道雷擊風險

　　1、地面的管道處于空曠區域，容易受雷電直接擊中；

　　2、與高壓線路平行的管道，在高壓線的避雷線遭受雷電擊中時，會通過接地線將雷電流泄放入地，從而將埋地管道的電位抬高；

　　3、管道附近的雷擊，會因?yàn)楣艿缹儆陂L導體而在管道上感應出過電壓，IEC標準已監測到最大的感應雷電流會達到40kA。

　　- 保護作用

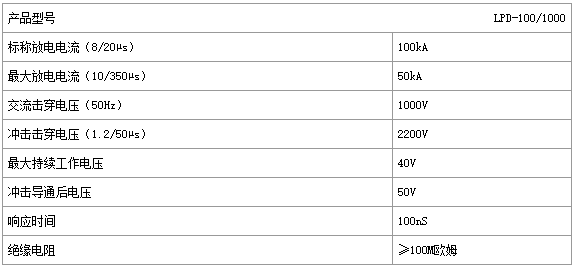

　　將火花間隙型等電位連接器跨接在絕緣接頭兩端，可以保護絕緣接頭在遭受雷擊時不受損壞。該產品遇雷擊后的導通電壓為50V，遠小于絕緣接頭的電壓耐受值。該產品可耐受直擊雷20次，可耐受感應雷1000次。

　　- 保護儲罐絕緣接頭

　　儲罐在遭受直擊雷和感應雷時，雷電流會通過與儲罐連接的輸油管道分流而受阻于絕緣接頭，雷電流的電壓值遠高于絕緣接頭的電壓耐受值，從而雷電流擊穿絕緣接頭，使絕緣接頭失去絕緣作用。將火花間隙型等電位連接器跨接在絕緣接頭兩端，可以保護絕緣接頭在遭受雷擊時不受損壞。

　　- 保護儲罐接地

　　因?yàn)閮?chǔ)罐內外壁實施了陰極保護，導致儲罐的接地成為陰極保護的一個電流故障點。因?yàn)榻拥伢w一般使用鍍鋅材料的原因，在最初使用時接地對陰極保護的影響很小，但隨著接地材料在地下使用的原因，鍍鋅會在一兩年內損耗掉，從而導致陰極保護電流流失，影響陰極保護系統的正常運行。將火花間隙型等電位連接器串聯在接地線之間，正常情況下，該產品處于完全絕緣的狀態，儲罐的陰極保護電流不會通過接地線流失。在遭受雷電時，該產品瞬間導通，將雷電通過接地線泄放入地。

　　安裝前或調試、運行管理的測試

　　安裝前或調試、運行管理應進行以下的測試，以識別火花間隙是否正常，當任何測量結果與預期不相符，應與供應商及時聯系，供應商應及時提供相關技術服務。

　　1）用萬用表測量火花間隙兩端的導通性，火花間隙兩端應完全絕緣。

　　2）用500V直流電源測試火花間隙兩端，火花間隙兩端應完全絕緣。

　　3）安裝后，在陰極保護系統已通電時，火花間隙兩端不應導通。
